SH 타입

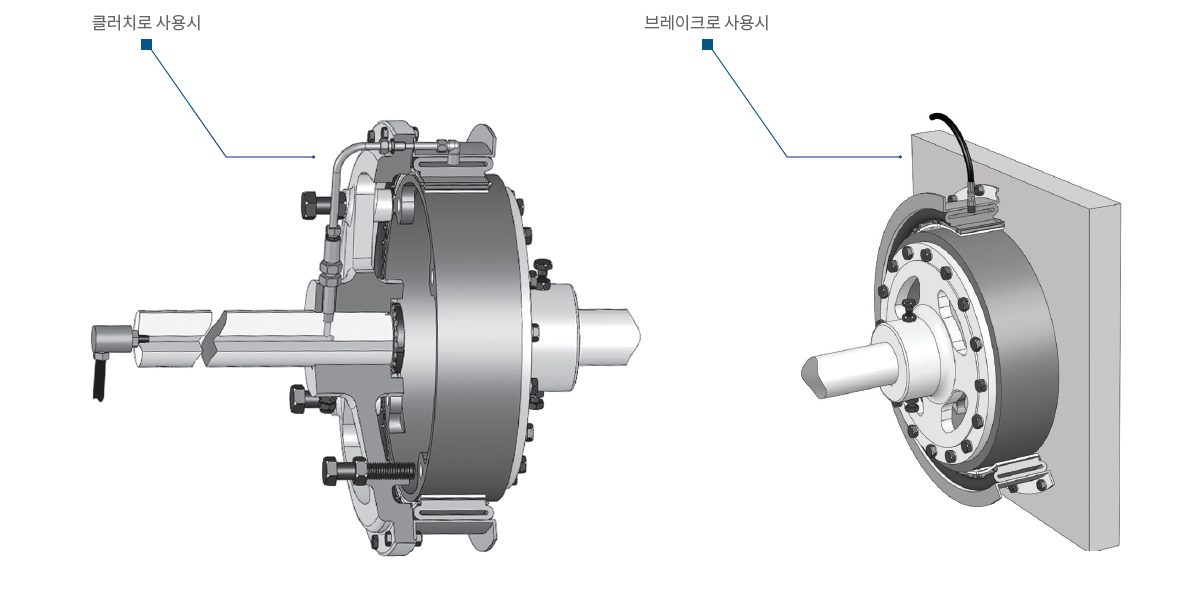

SH 타입은 튜브에 주입된 공기압으로 팽창하여 마찰판이 드럼을 잡는 방식입니다. 상황에 맞춰 클러치 또는 브레이크로 선택적으로 사용 가능합니다.

· 주 사용처

- 산업용 : 샤링기, 프레스기, 포밍기, 시험기등 각종 산업기계
- 선박용 : 발전기, 펌프, 윈치등 각종 선박

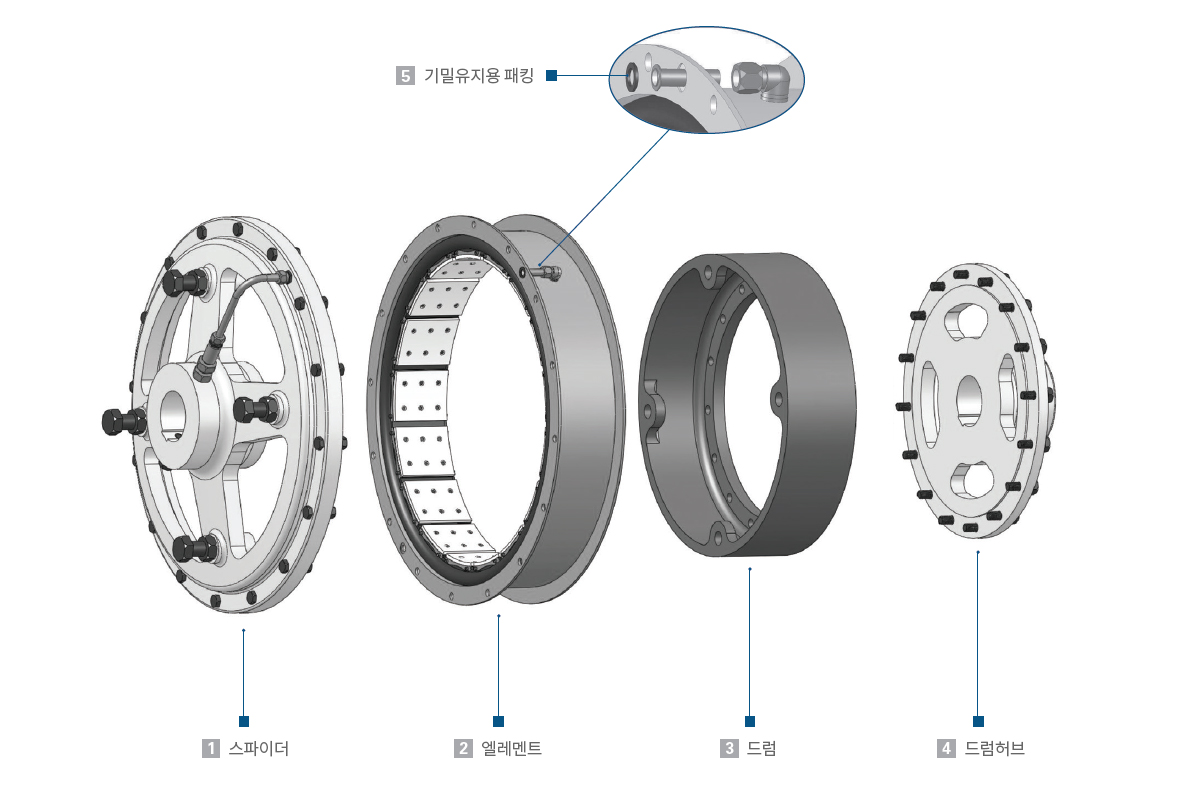

· PARTS

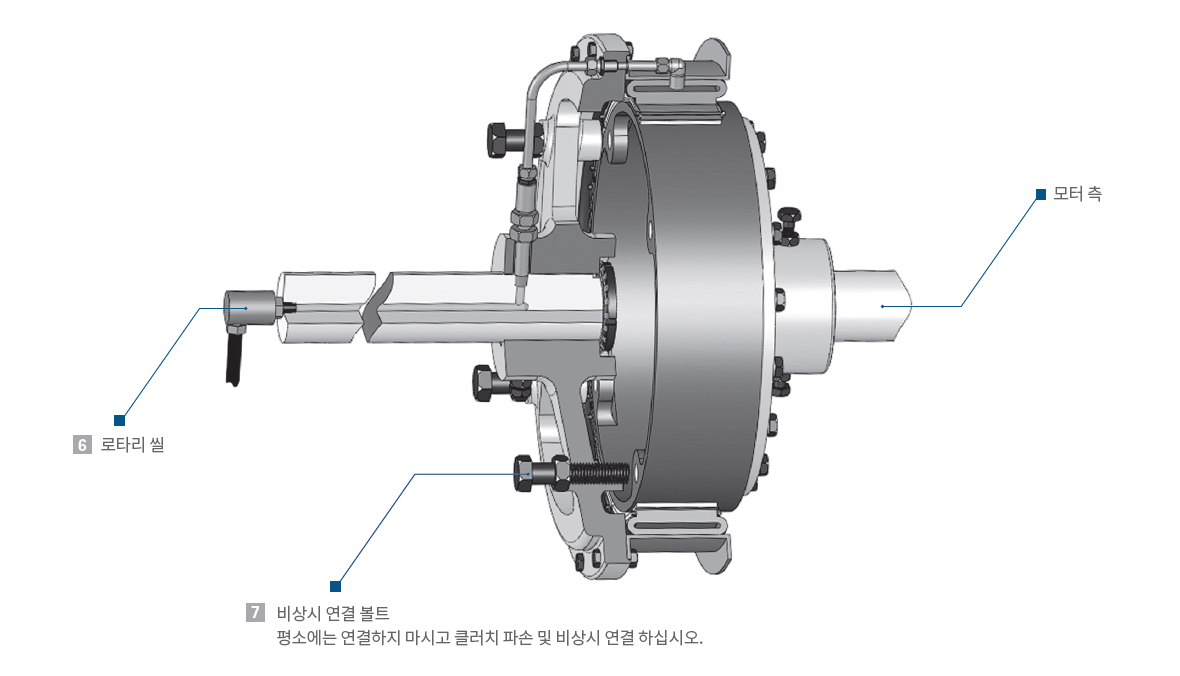

· ASSEMBLY

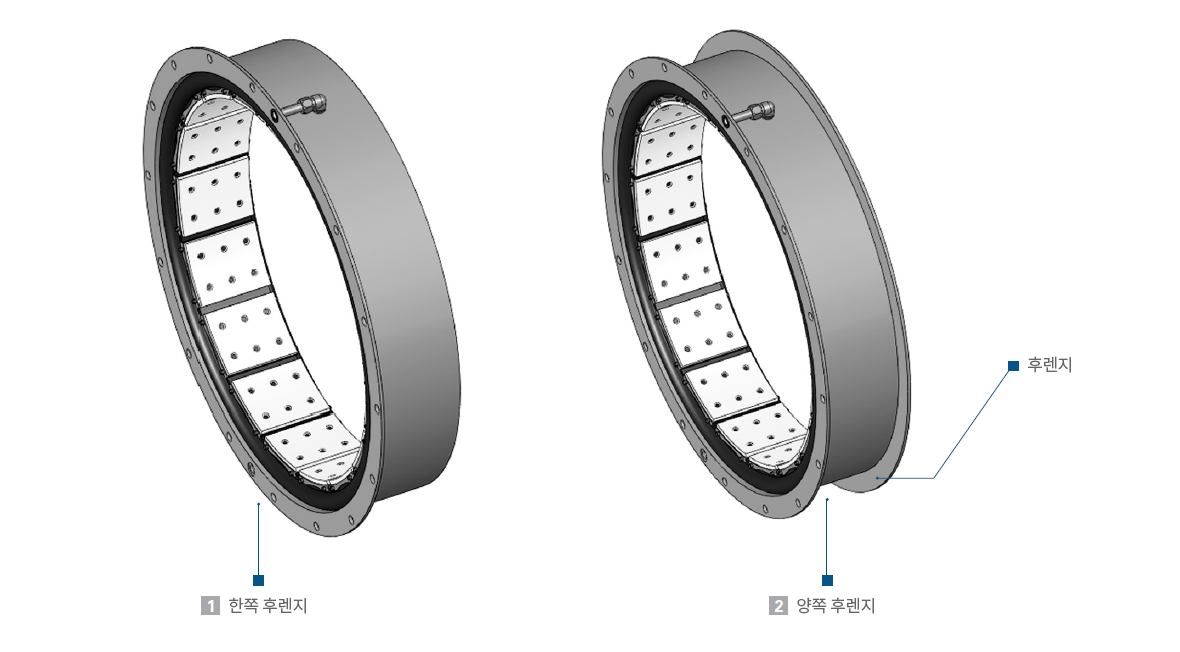

· 한쪽 후렌지와 양쪽 후렌지 비교

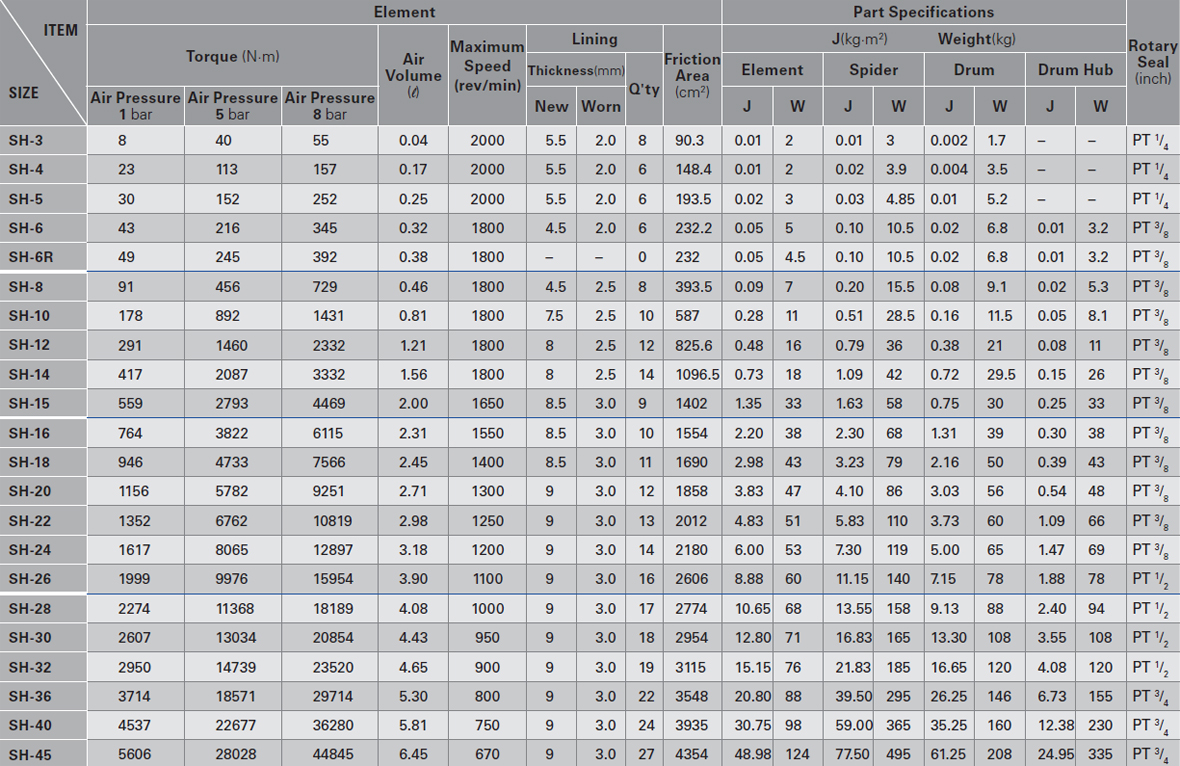

· 기술자료

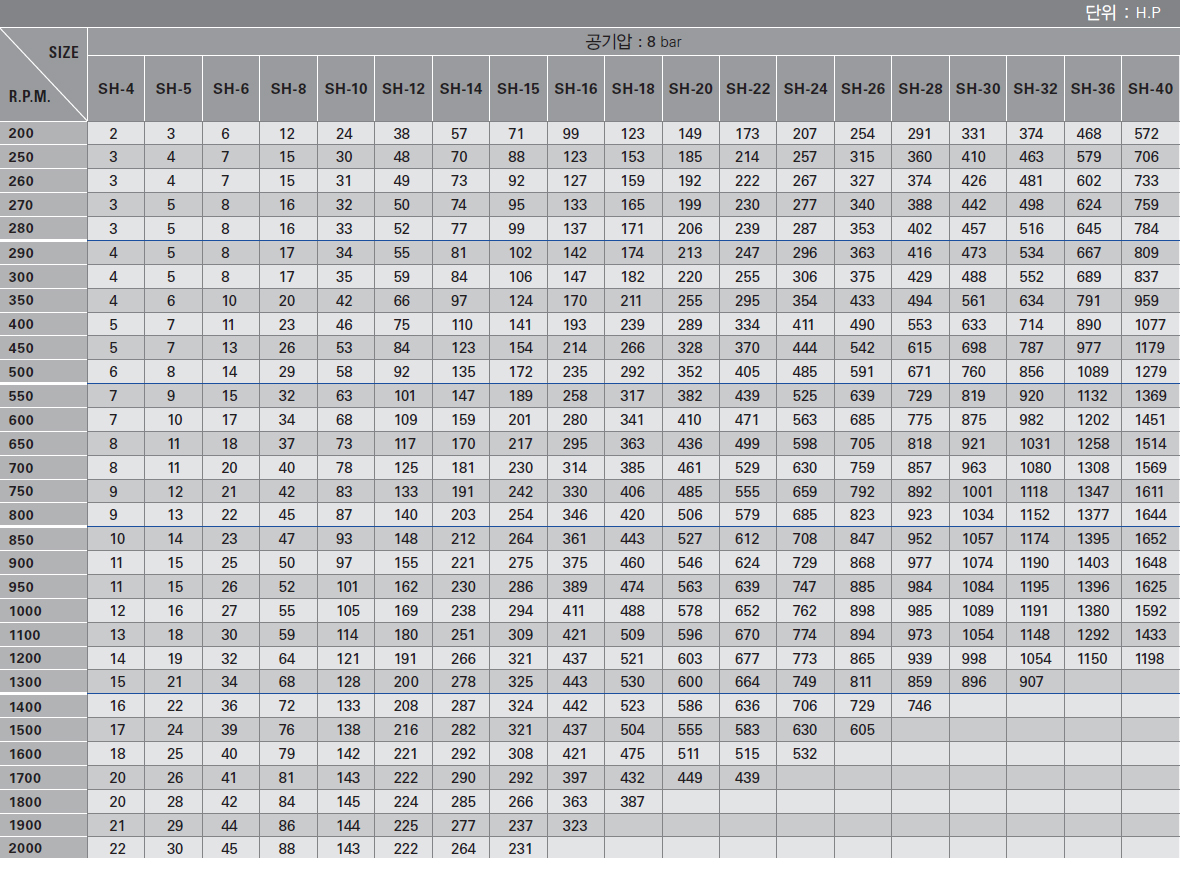

· 제품 선정표

· 선정표의 사용방법

클러치를 선정하기 위해서는 우선 사용기기의 회전수(R.P.M.)와 안전율(표1)을 고려한 마력(H.P)을 선정합니다.
우선 사용기기 회전수를 확인하시고(위 선정표 좌측), 그 가로줄안에서 사용기기의 마력과 같거나 높은 수를 정하신 후 세로줄 상단에 위치한 클러치를 선택하시면 됩니다.
예) 안전율 포함한 마력이 400 H.P이고, 분당 회전수가 500 R.P.M.인 경우 선정표 좌측 회전수 500의 가로줄에서 마력 405 H.P가 가장 가까운 값이므로 SH-22를 선택합니다.

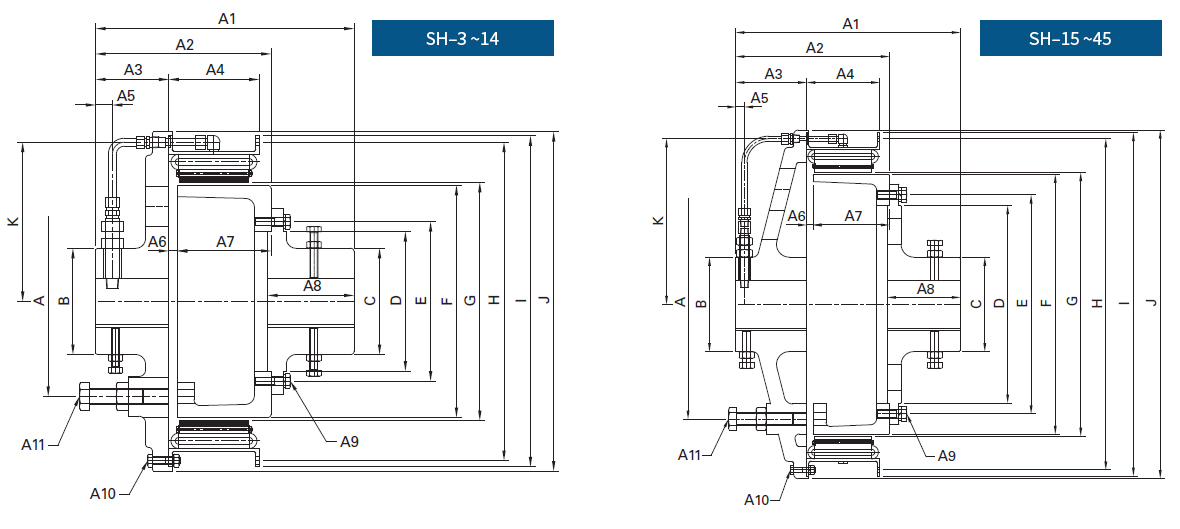

· SH 도면

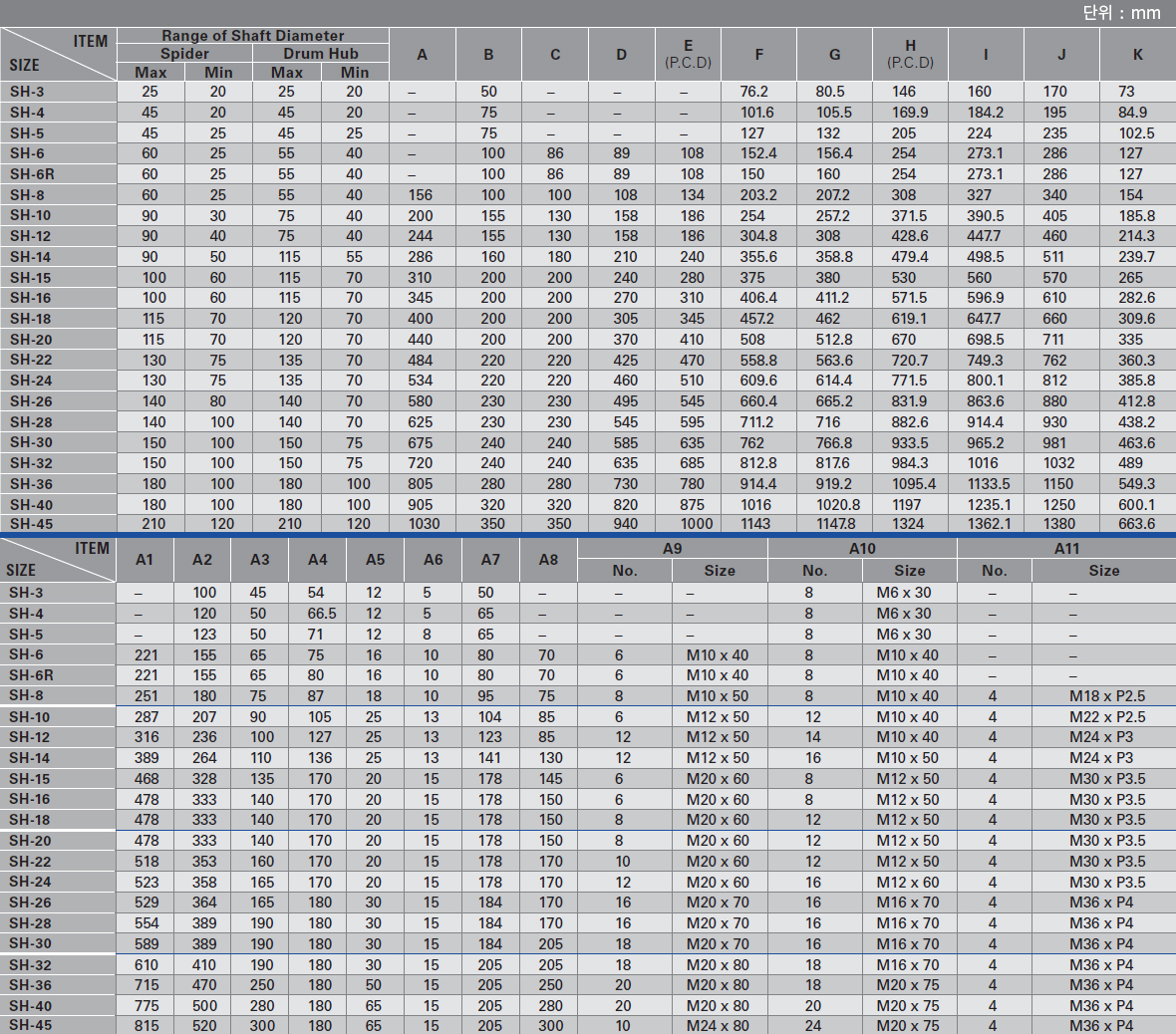

· SH 치수
